Што точно е 2,5 GBase-T Lan трансформатор и зошто ви е потребен?

Во светот на вмрежувањето кој брзо се развива, брзината е крал. Како што ги надминуваме стандардните 1 гигабит во секунда (Gbps) кон повеќегигабитни брзини, основните компоненти што го овозможуваат сето тоа стануваат критично важни. Еден таков неопеан херој еТрансформатор 2,5 GBase-T Lan. Можеби нема да го видите, но неуморно работи зад сцената во вашата мрежна опрема за да обезбеди стабилна врска со голема брзина. Во Jansum Electronics Dongguan Co., Ltd., со повеќе од две децении инженерска извонредност, ние сме специјализирани за изработка на овие витални компоненти според највисоките стандарди. Оваа статија нурнува длабоко во тоа што е 2,5 GBase-T Lan Transformer, неговите клучни параметри и зошто изборот на вистинскиот е најважен за вашите мрежни апликации од следната генерација.

Разбирање на основната функција

Трансформатор на 2,5 GBase-T Lan, често наречен мрежен трансформатор или магнетски модул, е клучна компонента вградена во портата за етернет на кој било уред што поддржува 2,5 гигабитен етернет (2,5 GBE). Нејзините основни улоги се:

• Изолација на сигналот:Електрично го изолира чувствителниот чип PHY (физички слој) од етернет кабелот, заштитувајќи го вашиот скап хардвер од напонски бранови, статичко празнење и потенцијални заземјувачки јамки.

• Усогласување на импедансата:Обезбедува зачувување на интегритетот на сигналот со усогласување на импедансата помеѓу чипот и кабелот со искривен пар, минимизирајќи ги рефлексиите на сигналот и грешките во податоците.

• Отфрлање на шум во заеднички режим:Ги филтрира електромагнетните пречки (EMI), обезбедувајќи чист и сигурен податочен сигнал, што е од клучно значење за постигнување големи брзини преку бакарни кабли.

Без висококвалитетен трансформатор, вашата врска од 2,5 GBE би била подложна на отпаѓање, грешки и оштетувања на хардверот.

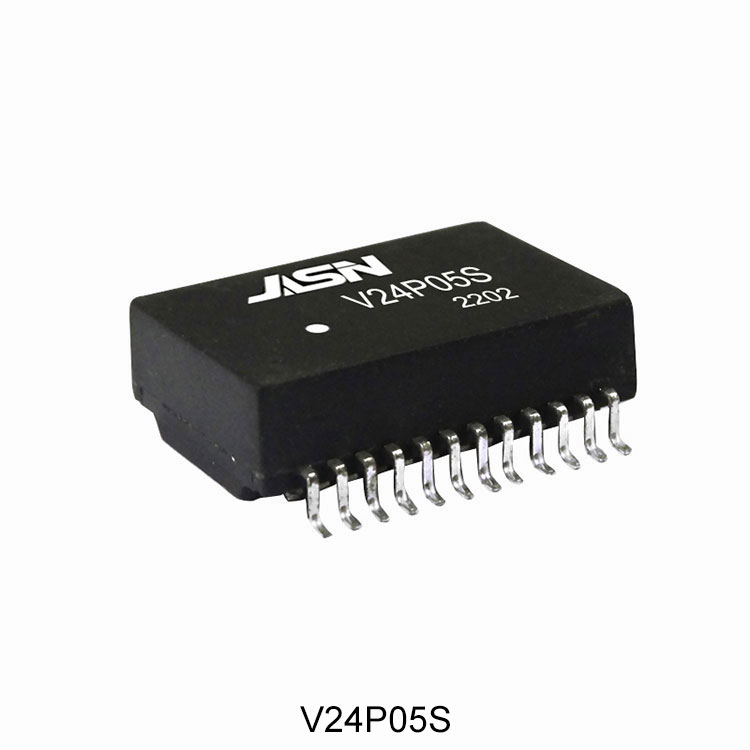

Клучни параметри на производот на нашиот 2,5GBase-T Lan трансформатор

Во Jansum Electronics, ние ги инженерираме нашите трансформатори со прецизност за да ги задоволиме ригорозните барања на модерното вмрежување. Еве ги деталните спецификации што ги издвојуваат нашите производи.

Детален список на параметри:

• Стандардна усогласеност:Целосно усогласен со IEEE 802.3bz за работа со 2.5GBASE-T.

• Стапка на податоци:Поддржува автоматско преговарање 10/100/1000/2500 Mbps.

• Конфигурација на кола:Дизајн CT (централен допир) сооднос 1:1.

• Напон на изолација:Издржува минимум 1500 Vrms за супериорна безбедност.

• Опсег на работна температура:-40°C до +85°C, обезбедувајќи сигурност во сурови средини.

• Задави во обичен режим:Интегриран за одлично потиснување на EMI.

• Индуктивност:Ги исполнува или надминува стандардните барања за минимална загуба при вметнување.

• Пакет:Компактен, површински дизајн (SMT) за автоматско склопување на ПХБ.

• Број на пинови:Достапни се стандардни 16-пински или 24-пински конфигурации.

• Изградба:Заштитено метално куќиште за подобрен имунитет од бучава.

За брз преглед, еве збирна табела на основните електрични карактеристики на нашиот производ:

Оваа комбинација на карактеристики осигурува дека нашите трансформатори даваат неспоредливи перформанси и доверливост, што ги прави идеален избор за производителите на прекинувачи, рутери, картички за мрежен интерфејс и друга 2.5G опрема.

Зошто да го изберете трансформаторот 2,5 GBase-T на Jansum Electronics?

На пазар преплавен со алтернативи, нашите производи се издвојуваат поради нашата непоколеблива посветеност на квалитетот и перформансите. Ние не продаваме само компоненти; обезбедуваме мрежни решенија.

• Докажана сигурност:Нашите трансформатори се подложени на 100% автоматизирано финално тестирање и процеси на согорување, што гарантира дека тие работат беспрекорно од првиот ден и во наредните години.

• Врвен интегритет на сигналот:Преку прецизен дизајн и висококвалитетни основни материјали, обезбедуваме минимална загуба при вметнување и супериорна загуба за враќање, што директно се преведува на постабилна и побрза мрежна врска за крајниот корисник.

• Цврста заштита од пренапони:Нашиот дизајн дава приоритет на безбедноста на опремата, нудејќи одлична изолација што ги штити вашите основни кола од електрични опасности од реалниот свет.

• Глобална усогласеност:Нашите компоненти се дизајнирани да ги исполнуваат меѓународните стандарди за EMC и безбедност, поедноставувајќи го процесот на сертификација на вашиот производ за пазарите во Северна Америка, Европа и Азија.

• Експертска поддршка:Кога сте партнери со Jansum Electronics Dongguan Co., Ltd., добивате пристап до нашиот тим на искусни инженери кои можат да обезбедат техничка поддршка и опции за прилагодување за совршено да одговараат на вашите барања за дизајн.

2,5GBase-T Lan Transformer FAQ

1. Дали 2,5GBase-T Lan трансформатор може да се користи во стандардна апликација 1GBase-T?

Да, апсолутно. Трансформатор со 2,5 GBase-T Lan е дизајниран да биде компатибилен наназад. Совршено ќе функционира во етернет апликации со 10Mbps, 100Mbps и 1000Mbps (1Gbps). Електричните карактеристики на трансформаторот, како што се неговата индуктивност и повратна загуба, се дизајнирани да го покриваат поширокиот фреквентен спектар потребен за 2,5 Gbps, што целосно ги опфаќа потребите на стандардите за помала брзина. Ова го прави разноврсна и идна компонента за вашите дизајни.

2. Кое е значењето на рејтингот на изолациониот напон (на пр., 1500 Vrms)?

Оценката на изолациониот напон е критичен безбедносен параметар. Тоа укажува на способноста на трансформаторот да издржи висок напонски потенцијал помеѓу неговите примарни (страна на чипот) и секундарните намотки (страна од кабелот) без да се расипе. Оценката од 1500 Vrms значи дека трансформаторот може да ја заштити вашата чувствителна електроника од високонапонски транзиенти кои можат да бидат предизвикани од пренапони предизвикани од гром, статичко празнење или дефекти во далноводите. Оваа заштита е од суштинско значење за обезбедување безбедност на крајниот корисник и долгорочна доверливост на мрежната опрема.

3. Како гушењето со заеднички режим во трансформаторскиот модул ги подобрува перформансите?

Интегрираниот придушувач со заеднички режим (CM) е фундаментален за електромагнетна компатибилност (EMC). Дејствува како филтер кој го потиснува шумот од заедничкиот режим - несаканите електрични пречки што се појавуваат идентично на двете сигнални линии од парот. Овој шум може да се генерира внатрешно од уредот или да се подигне од надворешното опкружување. Со ефективно ублажување на овој шум, CM-давичот го спречува неговото зрачење од кабелот (со што ги поминува EMI регулативите) и да се меша со деликатниот сигнал за диференцијални податоци, што резултира со почист сигнал, помалку грешки во пакетите и постабилна врска со податоци при големи брзини.

Напојувајте ја вашата мрежа со самодоверба

Преминот кон мулти-гигабитна мрежа повеќе не е прашање на „ако“ туку „кога“. Обезбедувањето дека вашиот хардвер е изграден со робусни, сигурни и компоненти со високи перформанси е клучот за успехот. Трансформаторот 2,5 GBase-T Lan е мал дел со огромна одговорност. Не дозволувајте инфериорната компонента да стане најслабата алка во вашиот синџир на мрежа со голема брзина.

НаJansum Electronics Dongguan Co., Ltd., инвестиравме години на истражување и прецизно инженерство во развојот на нашата палета на мрежни трансформатори. Посветени сме да им обезбедиме на нашите клиенти компоненти кои не само што ги исполнуваат спецификациите, туку ги надминуваат очекувањата за издржливост и перформанси.

КонтактЈансум Електроникс денесда побарате примероци, да разговарате за вашите специфични барања или да добиете детална понуда. Дозволете ни да ви помогнеме да изградите побрза, посигурна иднина.
