Што е тороидален индуктор и зошто е важен во модерната електроника?

Тороидни индукторисе едни од најефикасните и најраспространетите пасивни компоненти во современите електронски системи. Нивниот уникатен дизајн на јадрото во облик на прстен обезбедува супериорно магнетно задржување, намалени електромагнетни пречки и висока енергетска ефикасност во споредба со традиционалните индуктори. Оваа статија истражува што е тороидален индуктор, како функционира, зошто е од суштинско значење во електрониката за напојување и како да се избере вистинскиот тип за различни апликации. Исто така, ги истакнува заедничките предизвици, апликациите од реалниот свет и практичните размислувања за дизајн за да им помогне на инженерите, купувачите и развивачите на производи да донесуваат информирани одлуки.

Содржина

• 1. Разбирање на основите на тороидалниот индуктор
• 2. Како работи тороидалниот индуктор
• 3. Клучни предности во однос на конвенционалните индуктори
• 4. Основни материјали и нивното влијание
• 5. Апликации во реалниот свет
• 6. Како да се избере десниот тороидален индуктор
• 7. Вообичаени проблеми и решавање проблеми
• 8. Тороиден наспроти други типови на индуктор
• 9. Размислувања за дизајн за инженери
• 10. Идни трендови во технологијата на индуктор
• 11. Често поставувани прашања
• 12. Заклучок
• 13. Информации и контакт за производителот

1. Разбирање на основите на тороидалниот индуктор

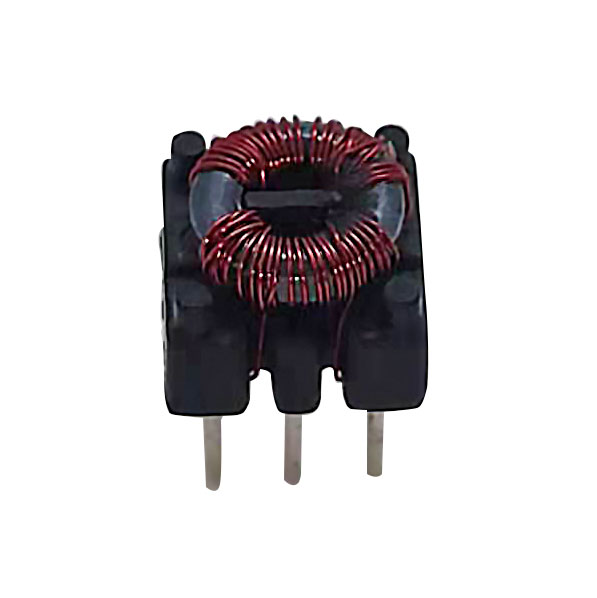

Тороидален индуктор е вид на индуктор во облик на крофна или прстен (тороид). Се состои од кружно магнетно јадро обвиткано со бакарна жица. Кога електричната струја тече низ жицата, се генерира магнетно поле во јадрото, складирајќи енергија во форма на магнетизам.

За разлика од традиционалните соленоидни индуктори, магнетното поле во тороидалниот дизајн е во голема мера ограничено во јадрото. Ова уникатно својство значително ја намалува загубата на енергија и електромагнетните пречки (EMI), што го прави идеален за електронски кола со високи перформанси.

Во едноставни термини, тороидалниот индуктор е дизајниран да:

• Чувајте енергија во магнетно поле
• Филтрирајте го електричниот шум
• Стабилизирајте го протокот на струја во кола

2. Како работи тороидалниот индуктор

Принципот на работа на тороидалниот индуктор се заснова на електромагнетна индукција. Кога наизменична струја (AC) тече низ серпентина, таа генерира променливо магнетно поле во тороидалното јадро. Ова променливо поле индуцира спротивен напон, познат како индуктивност.

Обликот на јадрото со затворена јамка гарантира дека најголемиот дел од магнетниот флукс останува внатре во материјалот, намалувајќи го истекувањето и подобрувајќи ја ефикасноста.

Главните работни фази вклучуваат:

1. Струјата тече низ ликвидацијата
2. Во внатрешноста на тороидот се формира магнетно поле
3. Енергијата се складира во магнетниот тек
4. Спротивставувањето на тековната промена го стабилизира однесувањето на колото

Ова контролирано складирање и ослободување енергија е она што ги прави тороидалните индуктори суштински во системите за регулирање на моќноста.

3. Клучни предности во однос на конвенционалните индуктори

Тороидалните индуктори се претпочитаат во многу индустрии поради нивните супериорни електрични и физички својства. Подолу се главните предности:

• Висока ефикасност:Намалена загуба на енергија поради минимален флукс на истекување.
• Ниски електромагнетни пречки:Магнетното поле е содржано во јадрото.
• Компактен дизајн:Поголема индуктивност во помала физичка големина.
• Подобри термички перформанси:Пониско производство на топлина под оптоварување.
• Силна магнетна спојка:Ефикасен пренос на енергија помеѓу намотките.

Овие предности ги прават тороидалните индуктори особено корисни во напојувањата, аудио опремата и индустриската електроника.

4. Основни материјали и нивното влијание

Работата на тороидалниот индуктор во голема мера зависи од неговиот јадро материјал. Различни материјали нудат различни магнетни својства и фреквентни реакции.

5. Апликации во реалниот свет

Тороидалните индуктори се широко користени во повеќе индустрии поради нивната ефикасност и доверливост.

• Напојување со прекинувачки режим (SMPS)
• Аудио засилувачи и филтрирање сигнал
• Телекомуникациска опрема
• Системи за напојување на електрични возила
• Инвертери за обновливи извори на енергија (сончеви и ветерни)
• Системи за индустриска автоматизација

Во секоја од овие апликации, способноста да се намали EMI и да се подобри енергетската ефикасност игра клучна улога во стабилноста и перформансите на системот.

6. Како да се избере десниот тороидален индуктор

Изборот на правилен тороидален индуктор бара внимателно разгледување на електричните и механичките параметри.

Клучните фактори за избор вклучуваат:

• Вредност на индуктивност:Мора да одговара на барањата на колото
• Тековен рејтинг:Треба да се справи со врвна и континуирана струја
• Основен материјал:Врз основа на фреквенцијата и потребите за ефикасност
• DC отпор:Помалиот отпор ја подобрува ефикасноста
• Фреквенција на работа:Мора да се усогласи со дизајнот на системот

Инженерите често ја балансираат големината, цената и перформансите при изборот на компоненти за оптимизиран дизајн на колото.

7. Вообичаени проблеми и решавање проблеми

И покрај нивната сигурност, тороидалните индуктори може да се соочат со одредени оперативни предизвици.

• Заситеност:Се појавува кога струјата ги надминува границите на јадрото
• Прегревање:Предизвикани од прекумерна струја или лоша вентилација
• Проблеми со бучавата:Често поради неправилно намотување или оклоп
• Механички стрес:Може да ги оштети намотките за време на инсталацијата

Правилниот дизајн и термичкото управување може значително да ги намалат овие проблеми.

8. Тороиден наспроти други типови на индуктор

9. Размислувања за дизајн за инженери

Кога интегрираат тороидални индуктори во електронски системи, инженерите мора да земат предвид повеќе дизајнерски аспекти:

• Густина на намотување и квалитет на изолација
• Патеки за термичка дисипација
• Прагови на магнетна сатурација
• Распоред на ПХБ за намалување на EMI спојката
• Механичка стабилност на монтирање

Добро дизајнираниот систем обезбедува долгорочна доверливост и оптимални електрични перформанси.

10. Идни трендови во технологијата на индуктор

Побарувачката за компактни електронски системи со висока ефикасност продолжува да ги поттикнува иновациите во технологијата на индуктори. Идните случувања вклучуваат:

• Напредни нанокристални материјали за перформанси со ултра ниска загуба
• Минијатуризирани високофреквентни тороидални дизајни
• Интеграција со паметни модули за напојување
• Подобрени материјали за намотување отпорни на топлина

Овие достигнувања ќе ги поддржат апликациите од следната генерација како што се електричната мобилност, паметните мрежи и индустриските системи управувани од вештачка интелигенција.

11. Често поставувани прашања

П1: Што ги прави тороидалните индуктори поефикасни?
Нивниот магнетен дизајн со затворена јамка го минимизира истекувањето на флуксот, подобрувајќи ја ефикасноста.

П2: Дали тороидалните индуктори можат да се користат во високофреквентни кола?
Да, особено кога се користат феритни или нанокристални јадра.

П3: Дали се скапи тороидалните индуктори?
Тие може да чинат малку повеќе од основните индуктори, но нудат подобри перформанси и сигурност.

П4: Кои индустрии најмногу користат тороидални индуктори?
Енергетска електроника, автомобилски, телеком, и обновливите извори на енергија сектори.

П5: Како да го намалам шумот во тороидалните индуктори?
Правилните техники на намотување, оклопот и правилниот избор на материјал помагаат да се намали бучавата.

12. Заклучок

Тороидалните индуктори се критична компонента во модерната електроника, нудејќи неспоредлива ефикасност, компактност и електромагнетни перформанси. Нивната способност да ја стабилизираат струјата и да ги намалат пречките ги прави неопходни во сè, од потрошувачка електроника до напредни индустриски системи. Разбирањето на нивната структура, принципите на работа и критериумите за избор им овозможува на инженерите и купувачите ефективно да ги оптимизираат перформансите на системот.

13. Информации и контакт за производителот

За висококвалитетни тороидални индуктори дизајнирани со прецизно инженерство и строга контрола на квалитетот, можете да се потпрете на Jansum Electronics Dongguan Co., Ltd.

Ние сме специјализирани за испорака на приспособени магнетни компоненти кои задоволуваат различни индустриски барања, вклучително и електроника за електрична енергија, автомобилски системи и напредни комуникациски уреди.

Ако барате доверливо снабдување, техничка поддршка или сопствени решенија, слободноконтактирајте со насденес. Нашиот инженерски тим е подготвен да го поддржи вашиот проект од дизајн до производство.
