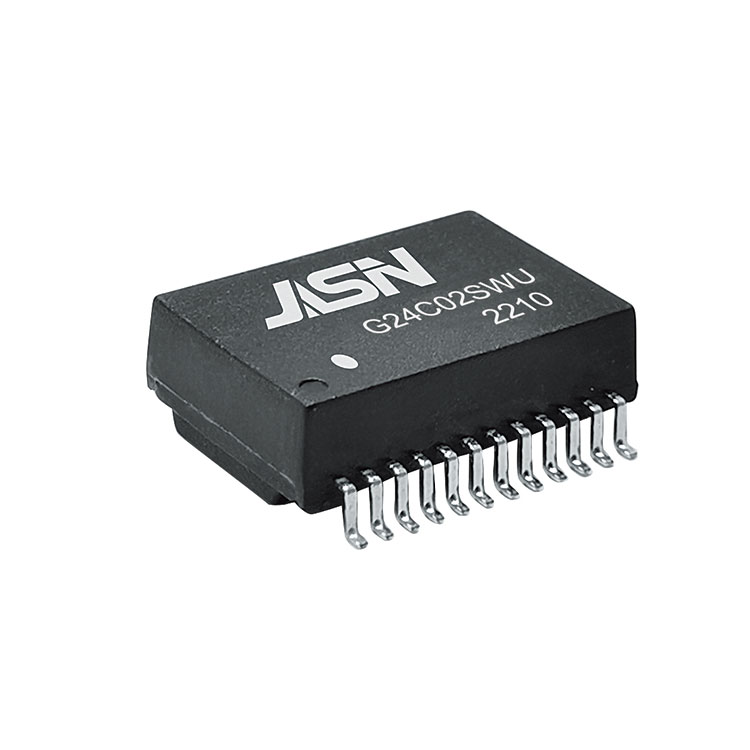

1000Base-T Lan Magnetics

OCL:

350uH Мин. @100KHz/0,1V со 8mA DC пристрасност (-40~~+105â)

Hi-POT:

1500 Vrms

Сооднос на вртење:

1:1±3%

ЛК:

0,5uH Макс @100KHz/0,2V

Cw/w

35PF Макс @100KHz/0,2V

D.C.R:

Макс. 1,2 оми

Загуба на вметнување:

1-100 MHz: -1,0 dB Макс

CMMR

2 MHz

30-200 MHz

-50dB MIN

-15+20*лог (f/200) dB Тип

DCR (секундарна половина намотување)

0,65 Ом Макс

Вкрстен разговор:

1 MHz

10-100 MHz

50 dB МИН

-55+22*лог (f/10) dB МИН

Повратна загуба:

1-30 MHz

40 MHz

50 MHz

60-80 MHZ

80-100 MHZ

-18dB Мин

-14,4dB Мин

-13,1dB Мин

-12 dB Мин

-10 dB Мин
