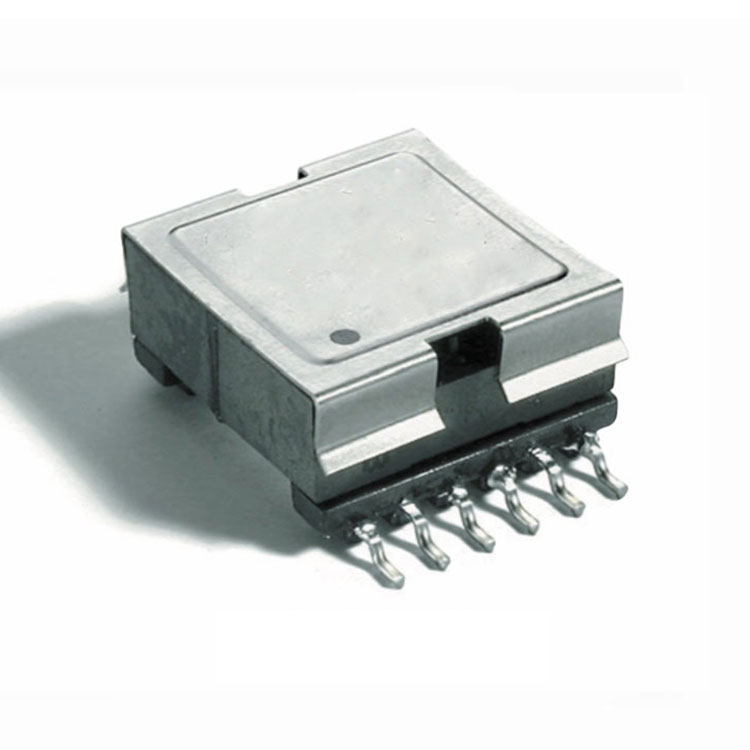

Моќен магнетик

Можете да бидете сигурни дека ќе купите Power Magnetics од фабриката JASN и ние ќе ви ја понудиме најдобрата услуга по продажбата и навремена испорака.

Модел: EFD2002-002

Модел:EFD2002-002

Испрати барање

Преземи PDF

Опис на производот

На големо ниска ценаМоќен магнетикнаправено во Кина. JASN е големМоќен магнетикпроизводител и снабдувач во Кина.

Моќен магнетик

Карактеристика

Усогласете се со барањата RoHS.
Работен температурен опсег: -40~ до +125â.
Температурен опсег на складирање: -40° до +125â.

Електрични спецификации @ 25

OCL:	Пин 1,2-3,4 = 42uH±10%. @100KHz/0,1V
OCL:	Пин 1,2-3,4 = 37,8uH Мин. @100KHz/0,1V,2,6A
Сооднос на вртење:	Пин 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100KHz/1,0V
Сооднос на вртење:	Пин 1,2-3,4 :5-6 = 3:1±3%. @100KHz/1,0V
ЛК:	Пин 1,2-3,4 (краток 7,8,9,10,11,12,5,6) = 0,65uH Макс @100KHz/0,1V
D.C.R:	Пин 1,2-,3,4 = 60 mÎ© Макс.
	Пин 5-6 = 195 mÎ© Макс.
	Пин 12,11,10-9,8,7 = 15 mÎ© Макс.
Hi-POT:	PRI--SEC: 1500V AC/5mA/1S.
Hi-POT:	PRI,SEC--CORE: 500V AC/5mA/1S.
